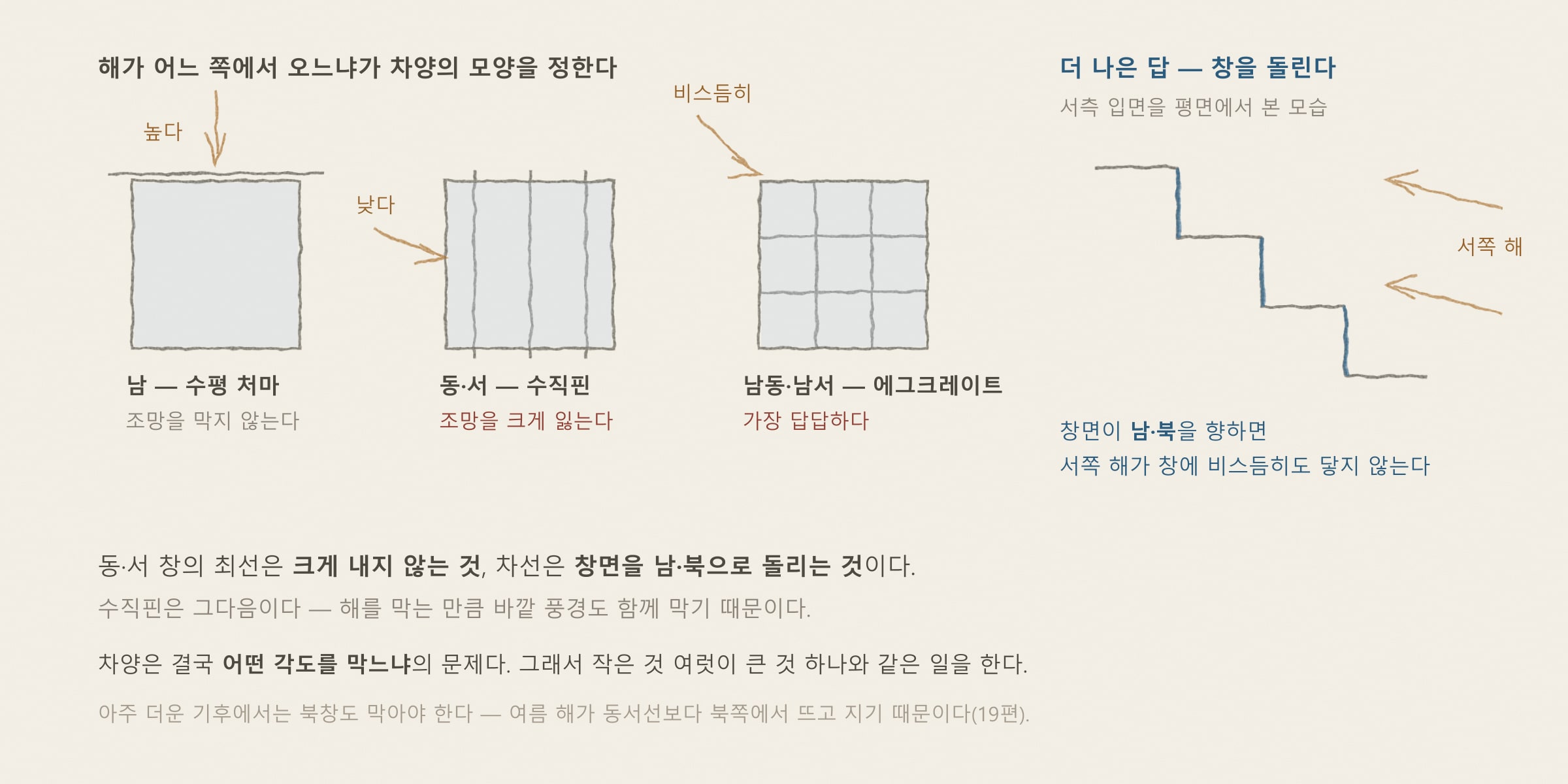

[해가패시브 칼럼 29편] 동·서·북 창의 차양 — 수직핀과 에그크레이트 설계

2026.09.30 · 조민구 건축사 · 해가패시브건축사사무소

오늘은 동쪽·서쪽·북쪽 창의 차양을 알아보겠습니다. 여름 늦은 오후에 거실 깊이 들어오는 낮은 햇빛은 운치 있어 보이지만, 실내 온도를 크게 올리는 원인입니다. 많은 분들이 남향 창의 햇빛만 신…

오늘은 동쪽·서쪽·북쪽 창의 차양을 알아보겠습니다. 여름 늦은 오후에 거실 깊이 들어오는 낮은 햇빛은 운치 있어 보이지만, 실내 온도를 크게 올리는 원인입니다. 많은 분들이 남향 창의 햇빛만 신경 쓰지만, 실제로 가장 다루기 어려운 것은 동쪽과 서쪽 창입니다. 남향은 여름 해가 높아 수평 처마로 쉽게 가릴 수 있지만, 동서향 창은 낮게 뜨고 지는 해를 정면으로 받기 때문입니다. 흔히 동서향 창에는 세로로 긴 수직 차양(핀)이 효과적이라고 알려져 있지만, 실제로 따져 보면 생각과 다른 결과가 나옵니다.

동쪽·서쪽 창에 수직 핀을 달아도 햇빛이 막히지 않는 이유

수직 핀은 동서향 창으로 들어오는 여름 햇빛을 제대로 가리지 못하고 전망만 막기 쉽습니다. 여름 해는 옆으로만 움직이지 않고 높이도 함께 바뀌기 때문에, 핀 사이로 햇빛이 실내 깊이 들어옵니다.

많은 건물에서 동서향 창을 따라 세로로 선 수직 차양을 볼 수 있습니다. 해가 옆에서 비치니 세로 날개가 빛을 막아 줄 것처럼 보입니다. 그러나 태양의 궤적을 따라가 보면 해는 아침과 오후에 높이와 방향을 함께 바꾸며 핀 사이를 지나 들어옵니다. 이 틈을 다 막으려면 핀을 아주 깊게 만들거나 촘촘하게 세워야 하는데, 그러면 밖이 거의 보이지 않는 창이 됩니다. 또 수직 핀은 빛을 좌우로 반사해 눈부심을 만들고, 천장 쪽으로 빛을 고르게 퍼뜨리는 채광 효과도 떨어집니다. 그래서 동서향 창에 고정 수직 핀을 다는 것은 전망도 잃고 햇빛도 못 막는 선택이 되기 쉽습니다.

동쪽·서쪽 창에는 어떤 차양이 현실적일까요?

창 높이를 낮춘 가로형 창에 깊은 수평 처마를 달고, 움직이는 외부 차양을 함께 쓰는 것이 가장 좋습니다. 창 높이가 낮을수록 햇빛을 가리는 데 필요한 처마 길이가 크게 줄고, 수평 처마는 아래쪽 시야를 열어 두어 답답함이 덜합니다.

동서향 창의 햇빛 차단은 창의 모양에서 시작합니다. 세로로 긴 창은 햇빛을 가리려면 아주 깊은 차양이 필요하지만, 가로로 길고 높이가 낮은 창은 비교적 짧은 처마로도 오후 4시 무렵까지의 높은 햇빛을 가릴 수 있습니다. 수평 처마는 실내에서 마당이나 먼 풍경을 보는 시야를 크게 해치지 않는 장점도 있습니다. 다만 해가 지기 직전처럼 해가 아주 낮아지면 햇빛이 처마 밑으로 들어오므로, 이때는 외부 롤러 블라인드나 외부 전동 블라인드(EVB) 같은 움직이는 차양을 함께 써야 합니다. 키 큰 낙엽수나 덩굴식물을 올린 격자 지지대(트렐리스)로 여름에는 잎으로 햇빛을 가리고 겨울에는 햇빛을 들이는 방법도 좋습니다.

햇빛이 잘 들지 않는 북향 창에도 차양이 필요할까요?

냉방 부하가 큰 지역이거나 여름 해가 아주 긴 곳에서는 북향 창에도 차양이 필요합니다. 여름 해는 정동쪽보다 북쪽에서 떠서 북서쪽으로 지기 때문에, 북향 창으로도 아침과 저녁에 햇빛이 들어옵니다.

북향 창에는 햇빛이 전혀 들지 않아 차양이 필요 없다고 생각하기 쉽습니다. 그러나 하지 무렵의 태양 궤적을 보면 해는 북동쪽에서 떠서 북서쪽으로 집니다. 그래서 한여름 이른 아침과 늦은 오후에는 북향 창으로도 직사광선이 들어와 실내 온도를 올립니다. 다행히 북향 창으로 들어오는 햇빛은 각도가 매우 비스듬해, 창 양옆에 얕은 수직 핀만 세워도 쉽게 막을 수 있습니다. 여기에 핀의 깊이만큼 창 위에 작은 수평 처마를 더하면 높이 뜬 햇빛도 막을 수 있습니다.

격자형 차양인 에그크레이트는 어디에 쓰는 것이 좋을까요?

에그크레이트(Eggcrate)는 수평 처마와 수직 핀을 격자로 결합해 태양의 높이와 방향을 함께 막는 차양입니다. 더운 기후나 동서향 창의 햇빛을 막는 데 효과적이지만, 바깥 전망을 많이 가리므로 주거 공간에서는 신중하게 써야 합니다.

르 코르뷔지에가 즐겨 쓴 브리즈 솔레이처럼, 수평과 수직 요소를 바둑판처럼 짠 차양을 에그크레이트라고 합니다. 정면과 옆, 위에서 들어오는 햇빛을 모두 막기 때문에 고정 차양 가운데 차양 성능이 가장 좋습니다. 석재나 금속, 콘크리트 루버 등 여러 재료와 크기로 만들 수 있고, 칸의 비율이 같으면 촘촘한 격자로 만들어도 같은 차양 효과를 냅니다. 그러나 실내에서 밖을 볼 때 격자 때문에 시야가 답답하고 채광량도 줄어듭니다. 그래서 전망과 채광이 중요한 거실이나 침실보다는, 사생활 보호나 방범, 통풍이 더 중요한 공간이나 햇빛이 지나치게 강한 곳에 한정해 쓰는 것이 좋습니다.

방위에 따른 차양 설계는 외관의 멋이나 대략적인 경험으로 정해서는 안 됩니다. 동향, 서향, 북향 창이 받는 햇빛은 방위와 계절, 시간대마다 다르기 때문입니다. 해가패시브건축사사무소는 에너지 계산 프로그램 Energy#으로 사계절의 일사와 부하를 계산하고, 전망과 에너지 효율이 균형을 이루는 차양을 정합니다. 계산하고 그대로 시공하는 것, 그것이 해가패시브건축사사무소가 지키는 '데이터로 증명하는 건축가의 책임'입니다.

자주 묻는 질문

목조주택이나 중목구조 주택에도 깊은 처마를 안전하게 만들 수 있나요?

중목구조와 목조건축은 공학목재와 구조 계산으로 1 m가 넘는 깊은 처마도 안전하게 만들 수 있습니다. 다만 일반적인 목조 시공에서는 처마가 벽과 만나는 부분의 단열이 끊겨 열교나 결로가 생기기 쉽습니다. 처마를 받치는 부재가 단열선을 끊지 않도록 상세를 설계 단계에서 미리 정해야 합니다.

이 글이 만들어진 과정

이 연재는 Norbert Lechner의 『Heating, Cooling, Lighting』을 교재로 삼습니다. 책의 챕터 순서에 따라 다룰 주제를 나누고, 각 주제를 패시브하우스의 설계·시공과 연결해 글의 얼개를 구성합니다. 그 얼개를 바탕으로 한 초벌 원고 작성에는 생성형 AI의 도움을 받으며, 최종 원고는 필자가 내용을 검토하고 실무 경험을 더해 다듬은 것입니다. 이번 글은 책의 9장 「차양과 밝은 색」의 9.11~9.14절 내용을 정리한 것입니다.

조민구 · 해가패시브건축사사무소
