2026.09.23 · 조민구 건축사 · 해가패시브건축사사무소

맑은 겨울날, 창을 통해 들retention어오는 햇살을 받으면 차가웠던 실내 공기가 금세 따스해집니다. 햇빛은 단순히 시야를 밝혀주는 빛일 뿐만 아니라, 그 자체로 막대한 양의 열에너지를 포함하고 있습니다. 요즈음 단독주택을 계획할 때 전기를 생산하는 태양광(PV) 패널에 많은 관심이 쏠리지만, 햇빛의 열을 직접 흡수하여 물과 공기를 데우는 '액티브 솔라(Active Solar)' 기술 역시 건물의 에너지 자립을 돕는 훌륭한 핵심 요소입니다.

태양열 온수 시스템은 지붕이나 외벽에 설치한 집열기를 통해 태양 열에너지를 흡수하고, 펌프를 작동시켜 이 열을 실내 축열조로 보내 온수와 난방에 활용하는 기술입니다. 창문이나 벽체 자체로 열을 모으는 패시브 방식과 달리, 제어장치와 펌프라는 기계적 장치를 활용해 열매체를 적극적으로 순환시키므로 원하는 온도의 온수를 안정적으로 확보할 수 있습니다.

일반적인 관행 주택에서 겨울철 온수 비용이 과다하게 나오는 이유는 보일러가 오롯이 화석연료나 전기에만 의존해 찬물을 처음부터 끓여야 하기 때문입니다. 반면 액티브 솔라 시스템은 태양열로 물을 미리 고온으로 데워두어 보일러의 부담을 극적으로 줄여줍니다.

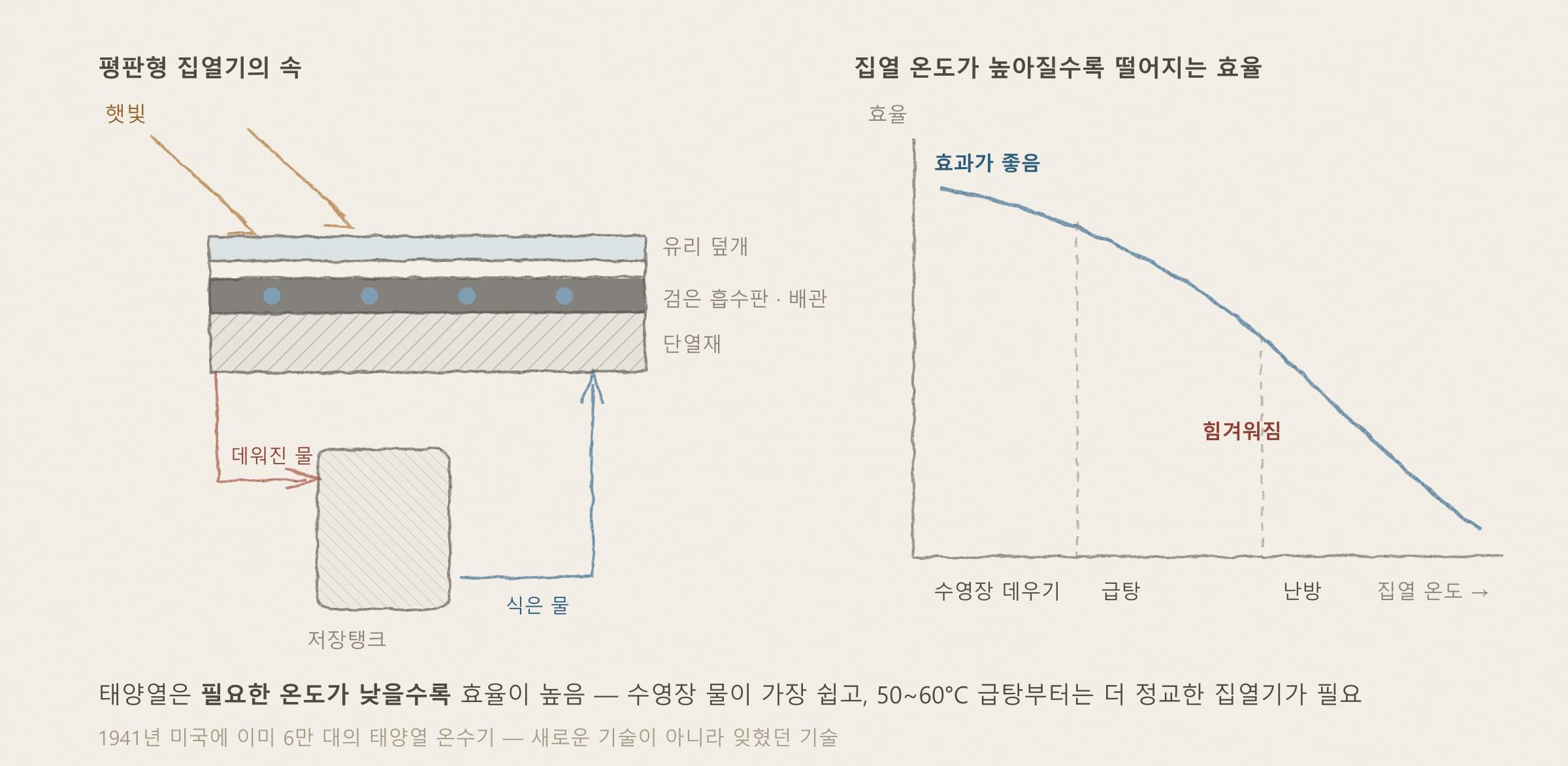

가장 흔히 쓰이는 '평판형 집열기'는 검은색 흡수판 위에 유리를 덮어 온실효과를 일으키고, 뒷면과 측면에는 두꺼운 단열재를 대어 열 손실을 막는 구조입니다. 한편 겨울철 기온이 매우 낮아지는 지역에서는 '진공관 집열기'가 뛰어난 성능을 발휘합니다. 진공관은 마치 우리가 일상에서 쓰는 보온병처럼 이중 유리관 내부를 진공 상태로 만들어 대류와 전도에 의한 열 손실을 완벽에 가깝게 차단합니다.

이렇게 얻어진 열은 열교환기를 거쳐 실내 단열 탱크에 저장되며, 한국 주택의 대표적인 난방 방식인 바닥 온돌 배관과 연결될 때 가장 높은 효율을 냅니다. 바닥 난방은 상대적으로 저온의 물로도 충분한 난방 효과를 낼 수 있어, 태양열 집열기의 운전 효율과 물리적으로 완벽한 조화를 이루기 때문입니다. 겨울철 한파에 배관이 어는 것을 방지하기 위해 펌프가 멈추면 집열기의 물이 실내 탱크로 자동으로 회수되는 드레인백(Drain-back) 시스템을 적용하면 결빙이나 과열 우려도 깔끔하게 해결됩니다.

태양열 시스템으로 주택의 온수와 난방 수요를 100% 충당하도록 설계하는 것은 경제적으로 타당하지 않으며, 전체 에너지의 60~80% 수준을 목표로 용량을 산정하는 것이 가장 합리적입니다. 일주일 내내 흐리고 추운 비상 상황까지 태양열만으로 견디도록 설계하면, 집열 면적과 탱크 용량이 지나치게 커져 여름철에 과도한 열이 남고 초기 설치 비용이 과도하게 증가하기 때문입니다.

태양열 시스템의 용량을 정할 때는 거주 인원수와 일일 온수 사용량, 그리고 건물의 난방 부하를 정밀하게 계산해야 합니다. 집열기의 향은 정남향을 기준으로 좌우 20도 이내라면 성능 저하가 거의 없으며, 경사각은 주 목적이 온수 공급인지 겨울철 난방인지에 따라 지역의 위도를 고려하여 최적의 각도로 설정합니다.

100%를 고집하기보다 적정 용량의 태양열 시스템을 갖추고, 모자라는 열량만 보조 보일러나 히트펌프가 채워주도록 구성할 때 비용 대비 에너지를 가장 효율적으로 절감할 수 있습니다. 용량이 과도하여 여름철에 집열기가 과열되는 현상도 막고, 투자비 회수 기간도 한층 단축됩니다.

남측 외벽에 미세한 구멍이 뚫린 어두운색 금속 외장재를 설치하는 타공판 집열(Transpired Collector) 기술을 활용하면, 바깥의 차가운 공기를 실내로 유입하는 과정에서 태양열로 미리 데울 수 있습니다. 이는 쾌적한 실내 공기질을 유지하기 위해 환기가 필수적인 기밀 주택에서, 외기 유입으로 인한 난방 열손실을 대폭 줄여주는 지혜로운 방법입니다.

단열과 기밀이 허술한 일반 주택은 창틀 구멍이나 벽체 틈새로 찬 바람이 제멋대로 들어와 웃풍을 만들고 에너지를 낭비합니다. 반면 고기밀 패시브하우스는 바깥의 신선한 공기를 계획적으로 공급받아야 합니다. 이때 남향 외벽의 금속 타공판이 태양빛을 받아 따뜻해지면, 환기 팬이 구멍을 통해 외기를 흡수하면서 공기를 약 15도에서 30도 이상 자연스럽게 데워줍니다.

이 방식은 별도의 유리나 복잡한 배관이 필요 없고 금속 외장재 자체가 집열판 역할을 하므로 구조가 매우 단순하고 고장이 없습니다. 밤에는 실내에서 외벽을 통해 빠져나가는 미세한 열까지 유입되는 공기가 다시 포집하여 집 안으로 되돌려주는 효과까지 거둘 수 있습니다. 여름철에는 공기 흐름을 바깥으로 우회시켜 건물의 상부 열기를 식혀주는 차양 역할도 겸하게 됩니다.

패시브하우스의 핵심은 건물 자체의 단열과 기밀 성능을 극대화하여 열이 밖으로 새어나가지 않게 막는 '자연형(Passive)' 기술에 있습니다. 그리고 그 위에 태양열 온수나 태양광 발전 같은 '액티브(Active)' 시스템이 더해질 때, 건물은 비로소 에너지를 스스로 생산하고 소비하는 완벽한 생태계를 갖추게 됩니다.

하지만 단순히 지붕 위에 태양열 집열판을 얹는다고 해서 저절로 쾌적하고 경제적인 집이 되지는 않습니다. 건물의 향과 지붕의 경사각, 일동 시뮬레이션을 통한 음영 분석, 그리고 거주자의 생활 패턴에 맞춘 시뮬레이션 데이터가 정밀하게 뒷받침되어야 합니다.

해가패시브건축사사무소는 가상의 데이터에만 의존하지 않고 Energy#과 같은 정밀 에너지 해석 프로그램을 활용해 사계절 열의 흐름을 예측하고 계산합니다. 자연의 열을 받아들이는 패시브의 기본 위에 정확히 계산된 액티브 기술을 결합하는 것, 이것이 바로 해가패시브가 지켜가는 '데이터로 증명하는 건축가의 책임'입니다.

보통 단독주택용 태양열 온수 시스템의 초기 설치 비용은 용량과 형식에 따라 약 600만 원에서 1,000만 원 선이며 지자체 보조금을 활용해 부담을 줄일 수 있습니다. 집열판 자체의 수명은 대체로 15년에서 20년 이상으로 길지만 3~5년 주기로 열매체 부동액 교체와 순환 펌프 점검이 필요합니다. 해가패시브건축사사무소는 전국 어디서나 지역별 기후 데이터를 정밀하게 분석하여 투자 비용 대비 최선의 절감 효과를 거두도록 설계합니다.

중목구조 및 목조건축 지붕에 집열기를 설치할 때는 하중 분산과 배관 관통부의 완벽한 방수 및 기밀 시공이 핵심입니다. 전용 기밀 부자재와 방수 레이어를 설계 단계부터 정확히 반영하면 누수나 결로 하자 없이 안전하게 사용할 수 있습니다. 해가패시브건축사사무소는 풍부한 중목구조 패시브하우스 설계 노하우를 바탕으로 구조적 안정성과 에너지 성능을 모두 갖춘 고품질 지붕 단열 설계를 제공합니다.

이 연재는 Norbert Lechner의 『Heating, Cooling, Lighting』을 교재로 삼습니다. 책의 챕터 순서에 따라 다룰 주제를 나누고, 각 주제를 패시브하우스의 설계·시공과 연결해 글의 얼개를 구성합니다. 이번 글은 그 가운데 8장 「태양광(PV)과 액티브 솔라」의 8.19~8.26절 내용을 정리한 것입니다. 그 얼개를 바탕으로 한 초벌 원고 작성에는 생성형 AI의 도움을 받으며, 최종 원고는 필자가 내용을 검토하고 현장 경험을 더해 다듬은 것입니다.

조민구 · 해가패시브건축사사무소
