[해가패시브 칼럼 31편] 설비보다 먼저, 건물로 식히다 — 패시브 쿨링의 역사와 원리
오늘은 설비에 기대기 전에 건물 자체로 더위를 덜어 내는 패시브 쿨링의 역사와 원리를 알아보겠습니다. 무더운 여름에 그늘 아래서 바람을 맞으면 시원합니다. 에어컨이 나온 지는 100여 년밖에 되…
오늘은 설비에 기대기 전에 건물 자체로 더위를 덜어 내는 패시브 쿨링의 역사와 원리를 알아보겠습니다. 무더운 여름에 그늘 아래서 바람을 맞으면 시원합니다. 에어컨이 나온 지는 100여 년밖에 되지 않았지만, 사람들은 수천 년 전부터 더위 속에서도 쾌적한 집을 지어 왔습니다. 오늘날의 고성능 건축도 큰 냉방 설비부터 들이기 전에, 햇빛과 바람, 재료의 성질을 이용한 옛 지혜에서 출발합니다. 건물의 구조와 배치로 실내를 시원하게 하는 기술을 패시브 쿨링(Passive Cooling, 자연형 냉방)이라고 합니다.
서까래를 드러낸 깊은 포치 — 고성 '하우건'
에어컨이 없던 시절, 사람들은 어떻게 여름을 견뎠을까요?
전통 건축은 기후에 따라 정반대의 두 가지 방법으로 더위를 이겨 냈습니다. 건조한 지역에서는 두꺼운 벽으로 낮의 열을 받아 두었다가 밤에 식혔고, 습한 지역에서는 벽을 최대한 터서 바람이 잘 통하게 했습니다.
덥고 건조한 기후의 집 — 교재 그림 10.2a를 바탕으로 다시 그림
낮 기온은 높지만 습도가 낮은 아랍이나 지중해의 건조 기후에서는 흙이나 돌처럼 열을 잘 머금는 재료로 집을 지었습니다. 두꺼운 외벽은 한낮의 열이 실내로 들어오는 시간을 늦춰 주었습니다. 여기에 지붕 위로 높이 솟은 바람탑(Wind Tower)으로 위쪽의 바람을 실내로 끌어들이고, 중정이나 그늘진 통로에 물항아리를 두어 물이 증발하며 주변의 열을 빼앗는 원리로 실내를 식혔습니다.
바람탑과 중정 — 교재 그림 10.2b·10.2e·10.2g를 바탕으로 다시 그림
반면 덥고 습한 지역의 전통 건축은 전혀 다릅니다. 습도가 높으면 땀이 잘 증발하지 않으므로, 실내 온도를 낮추는 것보다 피부에 닿는 바람을 빠르게 해 땀을 식히는 편이 훨씬 쾌적합니다. 일본의 전통 목조주택이나 미국 남부의 바닥을 띄운 주택은 벽을 미닫이문이나 루버로 만들어 활짝 열 수 있게 했습니다. 바닥을 땅에서 띄워 땅의 열기와 습기를 피하고, 높은 천장 위의 박공 환기구나 탑으로 더운 공기가 빠져나가게 했습니다. 기후에 따라 바람을 막아 열을 가둘지, 바람을 통하게 해 열을 내보낼지를 따져서 지은 것입니다.
덥고 습한 기후의 집 — 교재 그림 10.2p를 바탕으로 다시 그림
덥고 습한 우리 여름에 흙집이나 돌집을 지으면 시원할까요?
그렇지 않습니다. 우리처럼 여름에 습도가 높은 지역에서 돌이나 황토 같은 무거운 축열 재료에만 기대면, 오히려 밤새 실내가 더워지기 쉽습니다. 습한 기후에서는 열을 머금는 재료에 기대기보다, 햇빛이 실내로 들어오기 전에 막고 공기가 잘 흐르도록 설계하는 것이 훨씬 중요합니다.
무거운 벽의 밤, 건조한 기후와 우리 여름 — 교재 10.2절을 바탕으로 다시 그림
건조한 지역에서는 낮에 축열 재료가 흡수한 열을 일교차가 큰 밤에 차가운 밤공기로 식힐 수 있습니다. 그러나 열대야와 높은 습도가 이어지는 우리 여름에는 두꺼운 황토벽이나 콘크리트 벽이 낮 동안 모은 열을 밤새 실내로 천천히 내보냅니다. 그 결과 해가 진 뒤에도 실내 온도가 떨어지지 않아 밤마다 에어컨을 틀어야 하는 악순환이 생깁니다.
그래서 여름 습도가 높은 우리 주택에서는 무겁고 두꺼운 축열재에 기대기보다, 차양으로 햇빛을 미리 막고 실내 공기가 막힘없이 흐르도록 하는 것이 더 유효한 방법입니다.
패시브 쿨링이 에어컨을 완전히 대신할 수 있을까요?

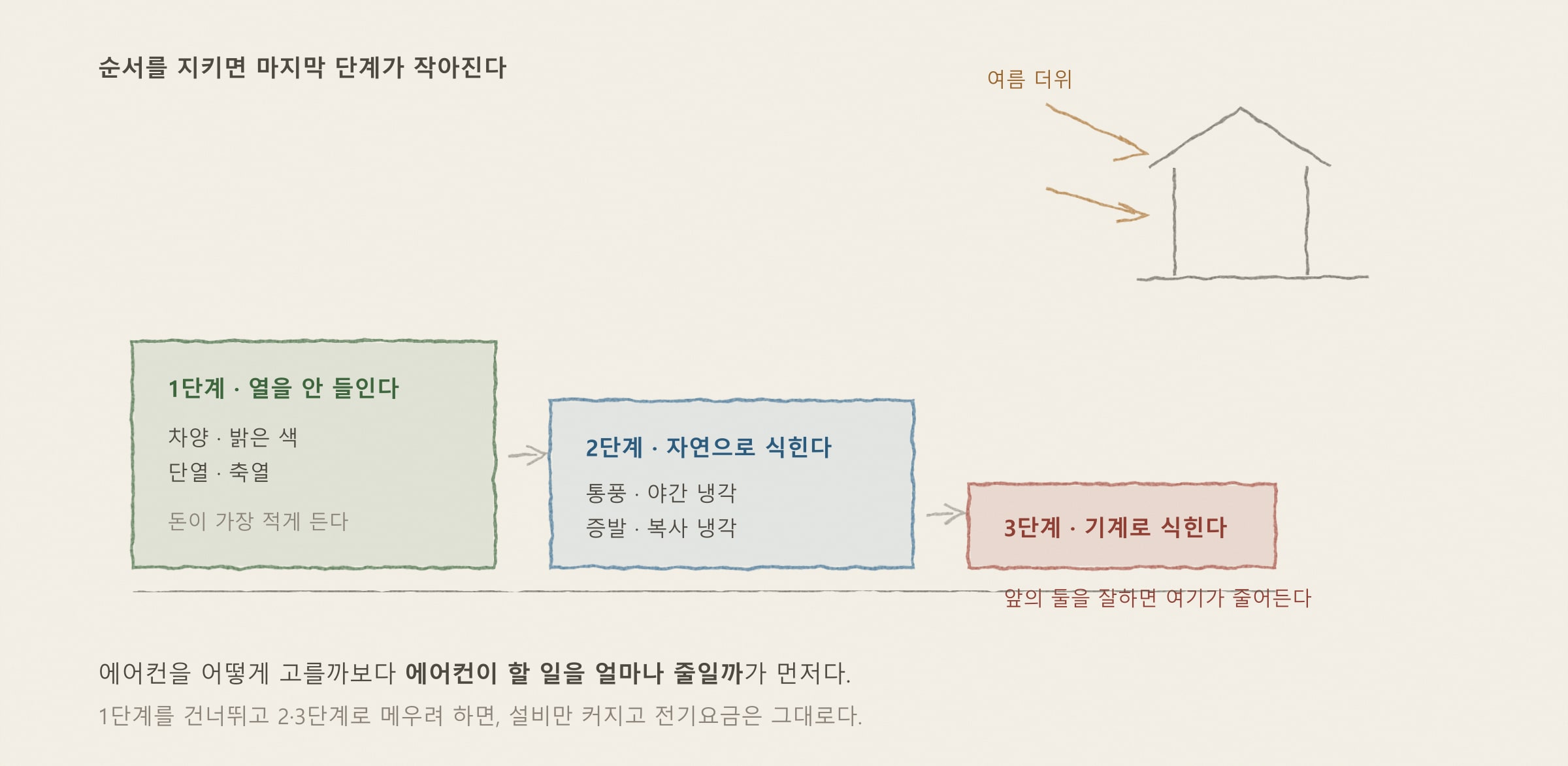

패시브 쿨링의 목적은 에어컨을 없애는 것이 아니라, 에어컨이 감당해야 할 냉방 부하를 줄이는 데 있습니다. 1단계로 열을 미리 막고, 2단계로 자연 냉방으로 기본 온도를 낮춰 두면, 3단계인 에어컨은 적은 에너지로 쾌적함을 유지할 수 있습니다.
건축물리에서는 냉방을 세 단계로 나누어 접근합니다. 첫 번째 단계는 햇빛과 바깥 열이 실내로 들어오지 못하게 막는 열 차단(Heat Avoidance)입니다. 창의 방향, 외부 차양, 고성능 단열재와 기밀층이 여기에 해당합니다. 두 번째 단계가 바람과 물의 증발, 복사 냉각 등을 이용해 온도를 낮추고 쾌적한 범위를 넓히는 패시브 쿨링(Passive Cooling)입니다.
산자락 아래 시골 마을에 앉힌 목조 단층 건물 — 진주 지수면 '남명진취가'
패시브 쿨링의 다섯 갈래 — 교재 10.3절을 바탕으로 다시 그림
많은 일반 주택은 1단계와 2단계를 따져 보지 않고 지어 여름마다 바깥의 햇빛 열을 그대로 받아 실내가 더워집니다. 이를 에어컨에만 기대 해결하다 보니 전기요금 부담과 냉방병, 방마다 다른 온도 같은 불편이 생깁니다. 제대로 계획한 고성능 주택은 1·2단계로 부하를 미리 줄여 두었기 때문에, 작은 용량의 에어컨을 짧게 가동해도 쾌적한 온습도를 유지할 수 있습니다.
패시브하우스의 자연 냉방은 전통 건축을 흉내 내는 시도가 아닙니다. 태양의 고도와 일사량, 공기의 흐름, 벽이 열을 흡수하고 내보내는 시간차를 계산해야 제대로 작동합니다.
우리 여름은 덥고 습해 냉방설비를 처음부터 계획에 넣어야 하지만, 단열과 기밀, 차양과 통풍으로 그 설비의 용량과 가동 시간을 줄일 수 있습니다. 해가패시브건축사사무소는 지역의 온습도와 일사량을 설계 단계에서 계산해 그 몫을 정하고, 설비에 끌려가지 않는 집을 계산으로 확인하는 일을 '데이터로 증명하는 건축가의 책임'으로 삼습니다.
자주 묻는 질문
패시브하우스는 여름에 에어컨 없이 지낼 수 있나요?
우리 기후에서는 어렵습니다. 여름에 열대야가 길게 이어지고 습도가 높아, 외피와 차양만으로는 실내를 쾌적하게 유지할 수 없습니다. 냉방설비는 처음부터 있는 것으로 보고 계획해야 합니다. 달라지는 것은 설비의 용량과 가동 시간입니다. 패시브하우스는 냉방·제습 에너지요구량을 15 kWh/(㎡·년)에 기후에 따른 가산값을 더한 값 이하로 맞추도록 정해 두고 있어, 차양과 단열, 기밀로 부하를 먼저 줄인 뒤 작은 용량의 설비로 냉방과 제습을 합니다.
목조 패시브하우스는 여름철 장마철 습기나 곰팡이에 안전한가요?
제대로 설계하면 안전합니다. 다만 열회수 환기장치만으로 여름 습기가 잡히지는 않습니다. 환기장치는 바깥 공기를 들이는 장치여서, 장마철에는 냉방이나 제습 설비가 함께 습기를 덜어 내야 합니다. 곰팡이를 막으려면 실내 상대습도를 60% 아래로, 가능하면 30~50%로 유지하라는 것이 미국 환경보호청의 권고입니다. 벽체에는 가변형 방습지와 투습 자재를 써서, 구조재에 들어간 습기가 빠져나갈 길을 만들어 둡니다.
이 글이 만들어진 과정
이 연재는 Norbert Lechner의 『Heating, Cooling, Lighting』을 교재로 삼습니다. 책의 챕터 순서에 따라 다룰 주제를 나누고, 각 주제를 패시브하우스의 설계·시공과 연결해 글의 얼개를 구성합니다. 그 얼개를 바탕으로 한 초벌 원고 작성에는 생성형 AI의 도움을 받으며, 최종 원고는 필자가 내용을 검토하고 실무 경험을 더해 다듬은 것입니다. 이번 글은 책의 10장 「패시브 쿨링(자연형 냉방)」의 10.1~10.3절 내용을 정리한 것입니다.
